Điều khiển trên màn hình hay bằng bàn đạp: kiểm gì trước khi mua?

Trả lời nhanh: Công tắc chân thiết bị vật lý trị liệu chỉ nên được đưa vào cấu hình khi buổi demo cho thấy nó giải quyết một nút thắt thao tác cụ thể: người dùng phải rời vị trí quan sát, đổi tay hoặc quay về bảng điều khiển trung tâm quá nhiều. Nếu chưa khóa chuỗi Start–phát/dừng–điều chỉnh, vị trí chân, tuyến dây, mã phụ kiện và phép thử bàn giao, hãy giữ trạng thái HOLD. Bàn đạp là tùy chọn giao diện, không phải bằng chứng tăng năng suất hay hiệu quả.

Quyết định	Khi nào phù hợp	Bằng chứng tối thiểu
Dùng màn hình/nút trên máy	Bảng điều khiển/thân máy trong tầm với, chuỗi thao tác rõ, không tạo đổi hướng đáng kể	Demo đúng điểm đặt và đúng vai trò sử dụng
Thêm bàn đạp	Một tác vụ lặp lại được cải thiện rõ trong tư thế thật và tuyến dây được kiểm soát	Phiếu demo, mã phụ kiện, chức năng, đào tạo và bàn giao
HOLD	Chưa rõ model/version, cách Start, chức năng từng pedal, dây, vệ sinh hoặc bộ giao	Chủ xử lý và tài liệu cần bổ sung

Câu hỏi không phải “bàn đạp có tiện không?”

“Tiện” là một nhận xét quá rộng để đưa một phụ kiện vào báo giá. Cùng một bàn đạp có thể hữu ích ở một điểm đặt nhưng gây thêm dây, điểm vệ sinh và nguy cơ vướng ở phòng khác. Người vận hành cao thấp khác nhau, đứng bên trái hay phải khác nhau và cách bố trí thân máy so với bàn điều trị cũng làm thay đổi quyết định.

Cơ sở nên đổi câu hỏi thành: trong tác vụ nào, ở vị trí nào, bàn đạp loại bỏ được bước chuyển hướng nào mà không tạo ràng buộc mới? Khi câu hỏi đã cụ thể, buổi demo có thể tạo bằng chứng. Nếu câu trả lời vẫn chỉ là “có thể sẽ cần”, phụ kiện chưa đủ điều kiện GO.

Quyết định này thuộc cấu hình và vận hành. Nó không thay thế đánh giá chuyên môn, chỉ định, chống chỉ định hoặc hướng dẫn sử dụng của đúng model. Bài cũng không dùng số lần bấm để suy hiệu quả điều trị.

Bắt đầu bằng sơ đồ người–máy–điểm quan sát

Trước demo, vẽ một sơ đồ đơn giản gồm điểm đặt thân máy, vị trí người vận hành, vị trí tay cầm, lối đi, ổ điện và nơi dự kiến đặt bàn đạp. Không cần phần mềm thiết kế. Một bản in mặt bằng hoặc các mốc màu trên sàn đủ để phát hiện xung đột ban đầu.

Ghi riêng ba khoảnh khắc:

1. Trước thao tác: người dùng kiểm model, trạng thái, phụ kiện và tham số ở đâu?
2. Trong thao tác: tay nào giữ tay cầm, mắt cần quan sát đâu và chân đứng trong vùng nào?
3. Kết thúc: người dùng dừng, đặt tay cầm, thu dây, làm sạch và đưa trạm về trạng thái chờ như thế nào?

Nếu chỉ thử bàn đạp khi máy đặt tạm trên một bàn trưng bày, kết quả khó dùng cho phòng thật. Cần giữ khoảng cách, hướng đứng, tuyến dây và vật cản gần giống phương án dự kiến. Nếu chưa có mặt bằng cuối, ghi rõ demo mới là thử nghiệm sơ bộ.

Ba lớp điều khiển phải được tách rõ

Một thiết bị có thể có nhiều điểm điều khiển nhưng chúng không mặc nhiên thay thế hoàn toàn cho nhau. Với case enShock, tài liệu Zimmer mô tả màn hình màu và núm xoay trên thân máy, nút kích hoạt ở tay cầm và công tắc chân tùy chọn. Cơ sở cần hiểu vai trò từng lớp trước khi so lựa chọn.

Lớp điều khiển	Việc cần xác minh	Sai lầm thường gặp
Màn hình/núm xoay	Chọn và kiểm tham số nào; bước Start nằm ở đâu; người dùng nhìn thấy trạng thái gì	Cho rằng đứng xa bảng điều khiển vẫn kiểm soát được toàn bộ
Nút tay cầm	Kích hoạt hoặc dừng ở giai đoạn nào; cần giữ/nhấn ra sao theo IFU và đào tạo	Gộp nút tay cầm với bước Start hoặc điều chỉnh tham số
Bàn đạp	Số pedal, chức năng Shock/+/-, điều kiện kết nối và phản hồi	Viết “đạp là chạy” hoặc coi mọi foot switch là tương đương

Mục tiêu của bảng không phải dạy người dùng vận hành. Nó buộc nhà cung cấp và nhóm kỹ thuật chỉ ra tài liệu nào xác nhận từng chức năng, phiên bản nào áp dụng và nội dung nào sẽ được đào tạo. Thao tác thực tế phải theo IFU đúng máy và quy trình của cơ sở.

enShock cho thấy tùy chọn phải nằm trong lập luận cấu hình

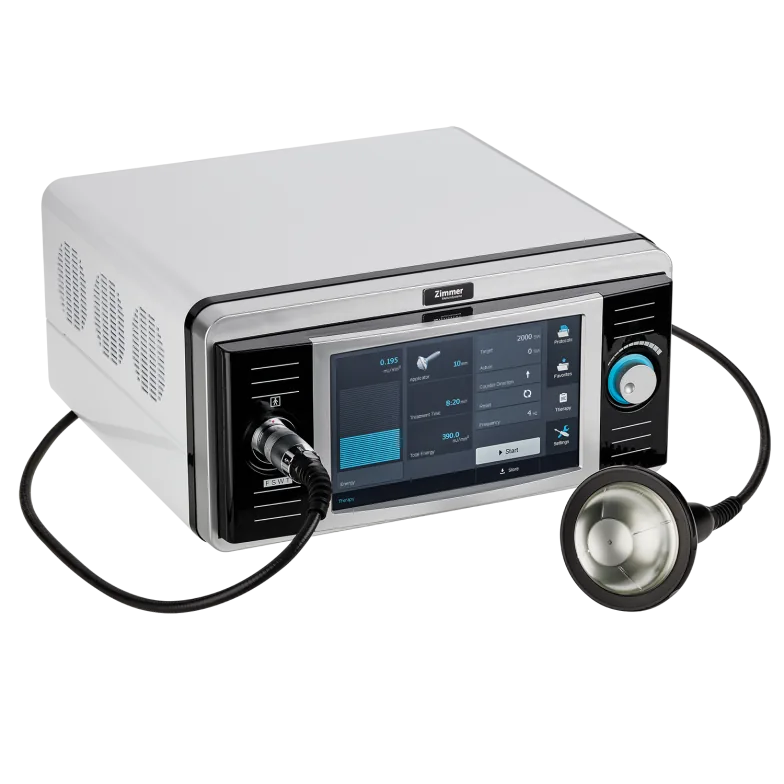

Trang Zimmer hiện hành nêu enShock có màn hình màu 11 inch và núm xoay trung tâm. Cùng trang này mô tả công tắc chân ba bàn đạp là tùy chọn cho start/stop và điều chỉnh tần số/năng lượng. IFU V2 chỉ rõ cổng kết nối foot switch ở mặt sau, foot switch nằm trong nhóm phụ kiện tùy chọn, trong khi tay cầm có nút kích hoạt riêng.

Chuỗi đặc tính này tạo ra một quyết định cụ thể:

Nút thắt quan sát được	Tính năng đã xác minh	Giá trị vận hành có điều kiện	Điều phải kiểm trước GO
Người dùng phải quay về thân máy nhiều lần	Foot switch có Shock, + và - theo tài liệu	Có thể giảm một số lần đổi hướng trong kịch bản đã đo	Bước Start, phản hồi trạng thái và giới hạn điều chỉnh của đúng version
Một tay đang giữ tay cầm	Nút tay cầm và bàn đạp là các điểm điều khiển khác nhau	Có thể phân bố tác vụ giữa tay và chân theo tư thế phù hợp	Không tạo kích hoạt ngoài ý muốn; đào tạo và phép thử phải rõ
Phòng có lối đi hẹp	Bàn đạp là bộ phận ngoài, nối vào máy	Có thể phù hợp nếu có vùng đặt chân ổn định	Chiều dài/tuyến dây, điểm cất, làm sạch và nguy cơ vướng
Báo giá chỉ ghi tên máy	Bàn đạp là tùy chọn, không nằm trong danh sách bộ giao công khai trên trang hãng	Có thể tách phụ kiện thành dòng nghiệm thu được	Mã, số lượng, ba chức năng, dây/kết nối và phạm vi đào tạo

Giá trị ở cột ba là suy luận vận hành có điều kiện, không phải kết quả đo của hãng hay cam kết của Hadimed. Cơ sở phải kiểm bằng demo tại bối cảnh gần thực tế.

Điểm quan trọng là nếu thay enShock bằng một máy bất kỳ, lập luận trên không còn nguyên vẹn. Số pedal, chức năng Shock/+/-, nút tay cầm, bước Start, cổng kết nối và bộ giao đều phải lấy từ tài liệu đúng model. Không mua một bàn đạp generic chỉ vì đầu nối trông giống nhau; IFU enShock yêu cầu dùng phụ kiện do Zimmer cung cấp và dành cho thiết bị.

Phiếu demo 10 phút phải tạo ra dữ liệu gì?

Demo nên ngắn nhưng có kịch bản cố định. Mục tiêu không phải đánh giá điều trị trên người bệnh. Có thể dùng phòng trống, nhân sự đã phân vai và thiết bị demo đúng model/version để quan sát thao tác.

Năm tác vụ cần quan sát

1. Mở đúng màn hình làm việc và đọc trạng thái cần thiết.
2. Kiểm tham số theo kịch bản mô phỏng đã được người phụ trách duyệt.
3. Thực hiện bước Start theo đúng tài liệu/đào tạo.
4. Thử phát/dừng bằng điểm điều khiển được phép trong mô phỏng, không tác động lên người.
5. Thử tăng/giảm trong giới hạn mô phỏng, sau đó dừng và thu dọn.

Mỗi tác vụ ghi một dòng, không dùng nhận xét chung “dễ dùng”.

Tác vụ	Cách điều khiển	Số lần đổi hướng	Vị trí tay/chân	Tuyến dây	Lỗi/khựng	Người xác nhận
Ví dụ giả định: phát/dừng mô phỏng	Nút tay cầm	0	Tay phải giữ tay cầm, chân đứng ngoài lối đi	Không thêm dây	Chưa thấy trong lượt thử	KTV trưởng
Ví dụ giả định: điều chỉnh mô phỏng	Bàn đạp +/-	0	Chân phải đổi vị trí 20 cm	Dây đi sát chân bàn	Có một lần tìm sai pedal	KTV + kỹ thuật

Hai dòng ví dụ trên chỉ minh họa cách ghi. Chúng không phải dữ liệu enShock của Hadimed và không chứng minh phương án nào tốt hơn. Cơ sở phải tự đo trong demo của mình.

Không bỏ qua tình huống dừng

Một giao diện thuận tiện khi thao tác bình thường nhưng khó dừng, khó nhìn trạng thái hoặc dễ nhầm khi đổi người dùng thì chưa đạt. Demo cần xác nhận người vận hành biết điểm dừng, nhận ra trạng thái sau dừng và có thể thu chân khỏi pedal mà không mất thăng bằng.

Nếu một người phải nhìn xuống chân quá lâu, dây cắt lối đi hoặc vị trí pedal thay đổi khi sàn trơn/được làm sạch, ghi nhận thành finding. Không tự sửa bằng băng dính, nối dài hoặc phụ kiện khác hãng khi chưa có xác nhận.

Khi nào chọn màn hình hoặc nút tay cầm là đủ?

Không có bàn đạp không đồng nghĩa cấu hình thiếu. Giữ phương án màn hình/nút tay cầm khi:

• bảng điều khiển nằm trong tầm nhìn và tầm với hợp lý ở điểm đặt đã duyệt;
• chuỗi thao tác không buộc người dùng đổi hướng hoặc rời vị trí quan sát nhiều lần;
• nút tay cầm giải quyết được bước phát/dừng theo IFU và đào tạo;
• lối đi không phù hợp để có thêm dây/bộ phận đặt sàn;
• dữ liệu demo không cho thấy lợi ích vận hành đủ rõ để thêm phụ kiện.

Quyết định “không thêm” vẫn cần được ghi. Điều này tránh việc một người khác sau này yêu cầu mua bổ sung chỉ vì thấy bàn đạp trong catalogue.

Khi nào nên đưa bàn đạp vào cấu hình?

Cân nhắc GO khi cả bốn điều kiện đều có bằng chứng:

1. Có một hoặc nhiều tác vụ lặp lại mà bàn đạp giải quyết rõ trong tư thế thật.
2. Người vận hành hiểu chức năng từng pedal và không nhầm với bước Start, nút tay cầm hoặc các kiểm tra trên màn hình trung tâm.
3. Tuyến dây, vùng đặt chân, làm sạch và cất giữ đã có chủ trách nhiệm.
4. Báo giá và checklist bàn giao ghi riêng mã, số lượng, kết nối, chức năng, tài liệu và đào tạo.

Không dùng câu “giúp tập trung hơn vào người bệnh” như kết luận duy nhất. Đây là lợi ích hãng mô tả, nhưng mức phù hợp tại cơ sở vẫn phụ thuộc vị trí máy, vai trò người dùng và quy trình đã duyệt. Càng không được đổi câu này thành “tăng số ca”, “giảm nhân sự” hay “an toàn hơn” nếu chưa có dữ liệu.

Khi nào phải HOLD?

Giữ HOLD nếu có một trong các tình huống sau:

• demo dùng model/version khác cấu hình dự kiến mua;
• chưa biết foot switch là tiêu chuẩn hay tùy chọn;
• ảnh sản phẩm có bàn đạp nhưng báo giá không có mã riêng;
• không xác nhận được chức năng từng pedal từ IFU/tài liệu đúng model;
• dây đi qua lối đi, vùng chuyển người hoặc điểm vệ sinh;
• người dùng nhầm bước Start với phát/dừng;
• chưa có quy tắc làm sạch, kiểm trước dùng và cất giữ;
• không có phép thử khi bàn giao hoặc không rõ ai xử lý sai lệch.

HOLD không phải từ chối thiết bị. Nó chỉ ngăn một phụ kiện chưa rõ trở thành chi phí và trách nhiệm vận hành cố định.

Báo giá và bàn giao phải khóa cùng một cấu hình

Một dòng “máy kèm công tắc chân” chưa đủ để nghiệm thu. Hồ sơ nên có:

• tên model, version tài liệu và serial ở bước bàn giao;
• mã foot switch, số lượng và xác nhận tương thích;
• số pedal và chức năng của từng pedal;
• dây, cổng kết nối và phụ kiện cố định/cất giữ nếu có;
• trạng thái tiêu chuẩn hay tùy chọn;
• nội dung đào tạo cho Start, phát/dừng, điều chỉnh và dừng;
• cách kiểm trước dùng, làm sạch và cất giữ theo tài liệu;
• kịch bản kiểm tra chức năng (functional test) không tác động người bệnh;
• sai lệch giữa demo–báo giá–bàn giao, người xử lý và hạn đóng việc.

Ảnh hoặc video demo chỉ hỗ trợ nhận diện. Chúng không thay mã hàng và số lượng. Nếu máy demo có bàn đạp nhưng cấu hình chào không có, sai lệch phải được làm rõ trước phê duyệt. Nếu bàn đạp giao sau, ghi trạng thái riêng thay vì đánh dấu cả trạm đã hoàn tất.

Hadimed nên tham gia ở bước nào?

Sau khi cơ sở đã có sơ đồ điểm đặt và phiếu demo, Hadimed có thể đối chiếu model enShock đang giới thiệu, tài liệu đúng phiên bản, trạng thái tùy chọn của foot switch và các mục cần xuất hiện trong báo giá. Phạm vi cụ thể, mã hàng, tình trạng cung cấp và đào tạo phải được xác nhận bằng hồ sơ hiện hành.

Nếu quyết định còn gắn với thiết kế phòng, trang giới thiệu Hadimed công khai dịch vụ tư vấn setup trung tâm VLTL-PHCN; cơ sở có thể yêu cầu đối chiếu vị trí máy, ổ điện, lối đi và điểm cất phụ kiện trong cùng sơ đồ. Phạm vi cụ thể vẫn phải xác nhận theo từng dự án.

Khi liên hệ Hadimed, nên gửi bốn thứ: model/version dự kiến, sơ đồ điểm đặt, chuỗi tác vụ cần demo và bảng sai lệch còn mở. CTA phù hợp là yêu cầu xác nhận cấu hình và tiêu chí demo, không chỉ hỏi “bàn đạp có tiện không?”.

Câu hỏi thường gặp

Công tắc chân có luôn nhanh hơn thao tác trên màn hình không?

Không. Tốc độ phụ thuộc vị trí máy, cách Start, tác vụ cần điều chỉnh, tư thế người dùng và tuyến dây. Bàn đạp có thể giảm một số lần quay về thân máy nhưng cũng có thể tạo bước tìm pedal hoặc đổi vị trí chân. Chỉ kết luận sau demo cùng một kịch bản và ghi thời gian/sai lệch theo cách thống nhất.

Có thể mua foot switch generic nếu đầu cắm vừa không?

Không nên. Tương thích cơ học của đầu cắm không chứng minh tương thích chức năng, điện hoặc an toàn. IFU enShock yêu cầu dùng phụ kiện do Zimmer cung cấp và dành cho thiết bị. Cấu hình phải có mã, tài liệu, xác nhận nhà cung cấp và phép thử đúng model; không tự chế hoặc đổi phụ kiện để tiết kiệm.

Ảnh enShock có chứng minh bàn đạp nằm trong bộ giao không?

Không. Ảnh trong bài chỉ nhận diện thân máy và tay cầm. Trang Zimmer liệt kê foot switch là tùy chọn, còn danh sách bộ giao công khai không liệt kê phụ kiện này. Báo giá và biên bản bàn giao phải ghi riêng mã, số lượng và chức năng nếu cơ sở chọn bàn đạp.

Có cần thử trên người bệnh thật trong demo không?

Không cần cho quyết định giao diện. Có thể dựng phòng, dùng nhân sự đã phân vai và chạy kịch bản mô phỏng không tác động người để quan sát vị trí, đổi hướng, tuyến dây và trình tự điều khiển. Mọi thao tác lâm sàng sau đó vẫn phải theo quy trình chuyên môn, IFU và người được phân quyền.

Kết luận

Công tắc chân thiết bị vật lý trị liệu không phải phụ kiện mặc định và cũng không phải món nâng cấp chỉ để cấu hình trông đầy đủ. Nó đáng đưa vào báo giá khi giải quyết một nút thắt thao tác đã quan sát, không tạo xung đột mới và được khóa từ demo tới bàn giao.

Với enShock, màn hình, núm xoay, nút tay cầm và foot switch ba bàn đạp tạo một case đủ cụ thể để so lựa chọn. Giá trị vẫn có điều kiện: bàn đạp không tự tăng số ca, giảm nhân sự hay cải thiện kết quả. Hãy dựng đúng điểm đặt, chạy phiếu demo 10 phút và yêu cầu Hadimed xác nhận mã, chức năng, tài liệu và phép thử trước khi chốt cấu hình.

Tài liệu tham khảo

1. Zimmer MedizinSysteme. enShock.
2. Zimmer MedizinSysteme. Instructions for Use enShock, EN_10105114, V2, 03/2023.
